Проект фотоэлектрической галереи отеля мощностью 1,1 МВт на Филиппинах

Поставка основной несущей конструкции из двутавровой стали (H-образного профиля)

Предпосылки проекта

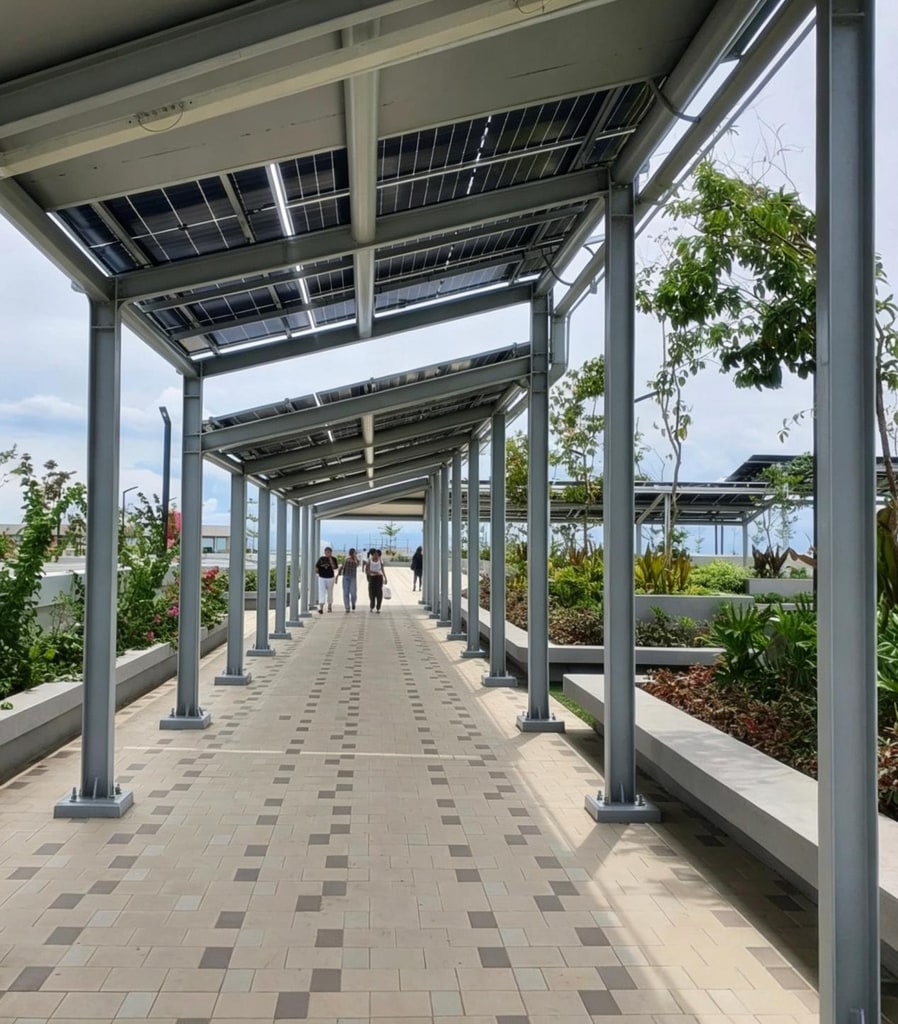

Проект расположен на территории гостиничного комплекса на Филиппинах, планируемая мощность — около 1,1 МВт. Проект соединяет гостиничные здания, парковочную зону и основные пешеходные пространства посредством непрерывной фотоэлектрической галереи, благодаря чему фотоэлектрические модули одновременно выполняют функции выработки электроэнергии, затенения и улучшения пешеходного опыта на территории комплекса.

Наша компания в основном поставляет для проекта стойки из двутавровой стали, главные балки и соответствующие элементы основной несущей конструкции, обеспечивая конструкционную основу для непрерывной фотоэлектрической галереи.

Сложности, с которыми сталкивается проект

Фотоэлектрическая галерея отеля расположена в общественной зоне, где часто проходят люди. По сравнению с обычными промышленными проектами, к внешнему виду конструкции, высоте прохода и аккуратности элементов предъявляются более высокие требования.

Непрерывная галерея состоит из множества повторяющихся блоков. Если расстояние между осями стоек, длина главных балок или положение соединений не согласованы, в галерее возникнут такие проблемы, как неровные линии, неровные стойки или несогласованное расположение верхних модулей, что напрямую повлияет на общий внешний вид гостиничного комплекса.

На Филиппинах часто идут дожди, поэтому фотоэлектрическая галерея должна также обеспечивать отвод дождевой воды. Элементы конструкции и верхние модули не должны препятствовать существующим дорогам, входам и зонам водоотведения, иначе под галереей может скапливаться вода или затрудняться проход людей.

Элементы из двутавровой стали имеют большие размеры, поэтому масштабная резка и повторная регулировка на месте займут строительную зону и негативно повлияют на управление материалами и порядок строительства на территории гостиничного комплекса.

Наши решения

В соответствии с пролётом галереи, шагом стоек и компоновкой повторяющихся блоков наша компания выполняет секционную обработку стоек и главных балок из двутавровой стали, что позволяет непрерывно соединять отдельные участки конструкции в направлении галереи.

В процессе производства особое внимание уделяется повторной проверке осевых линий стоек, длины главных балок и положения узлов соединения, что обеспечивает хорошую размерную согласованность между повторяющимися блоками галереи.

Для стальных элементов, непосредственно открытых в общественной зоне отеля, усиливается контроль обработки видимых поверхностей, что позволяет уменьшить заметные деформации, заусенцы и неровные резы и сделать линии стальной конструкции после монтажа более аккуратными.

В проектировании элементов предусматривается запас пространства для прохода и водоотведения, что позволяет основной конструкции гармонично сочетаться с входом в отель, пешеходными дорожками и зоной озеленения комплекса.

Ценность, получаемая клиентом

Проектный подход к обработке двутавровой стали помогает заказчику сократить работы по повторной выверке и доработке элементов на месте, что позволяет непрерывной фотоэлектрической галерее сохранять относительно единый пролёт и структурные линии.

Заказчик получает не только несущие стальные элементы, но и комплексное решение основной конструкции, учитывающее установку фотоэлектрических модулей, проход людей, функцию затенения и архитектурный облик.

Ключевые особенности проекта:

Фотоэлектрическая галерея отеля мощностью 1,1 МВт | Основной каркас из двутавровой стали | Контроль размеров повторяющихся блоков | Проход в общественном пространстве | Сочетание конструкции и архитектурного облика
